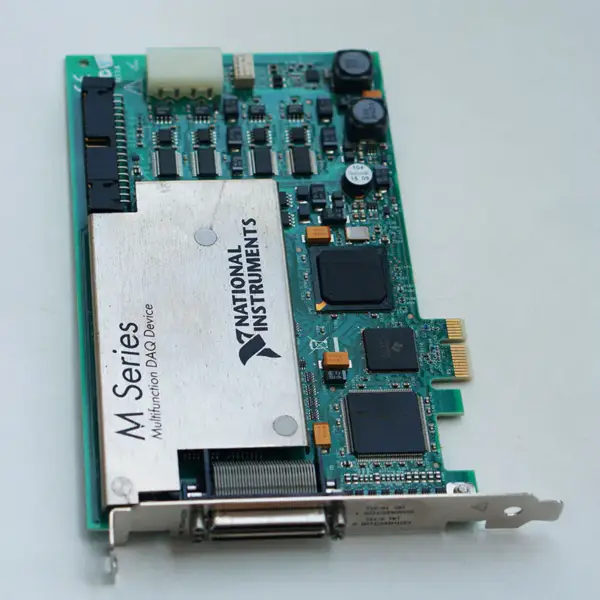

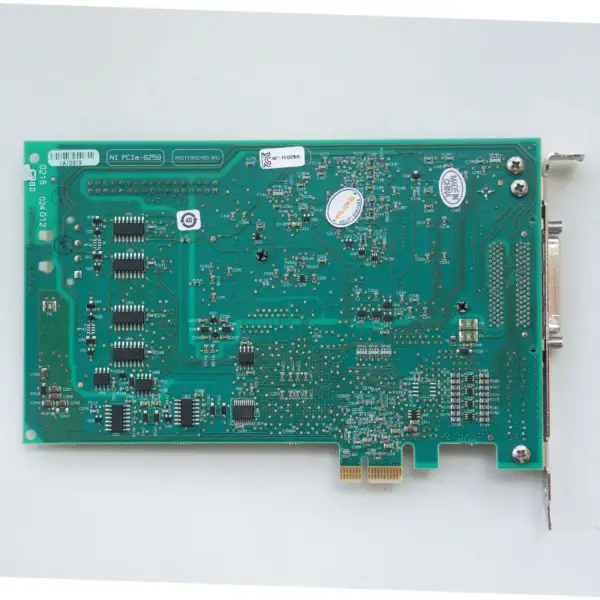

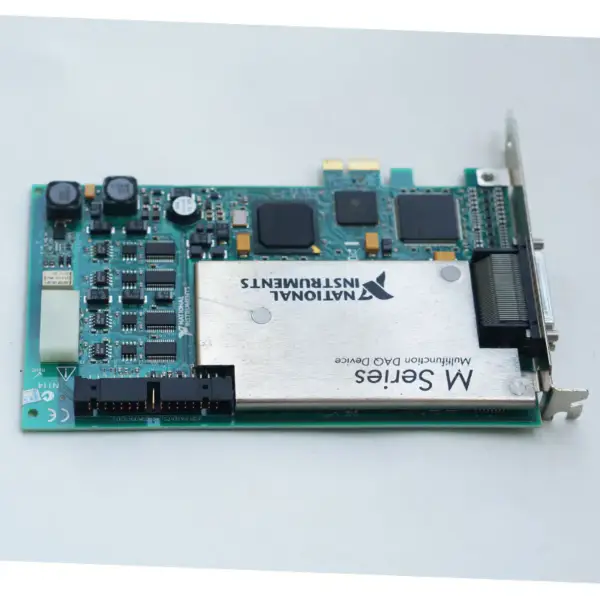

Zdjęcia produktów
Specyfikacje
Marka: NI
Model:PCIe-6259
Liczba kanałów: 16 różnicowych lub 32 jednokanałowe
Rozdzielczość ADC: 16 bitów
DNL: Brak brakujących kodów gwarantowany
Częstotliwość próbkowania
Maksymalnie dla pojedynczego kanału: 1,25 MS/s
Maksymalny wielokanałowy (zagregowany): 1,00 MS/s
Minimum: Brak minimum
Rozdzielczość taktowania: 50 ns
Dokładność pomiaru czasu: 50 ppm częstotliwości próbkowania
Sprzężenie wejściowe: DC
Zakres wejściowy: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Maksymalne napięcie robocze dla wejść analogowych (sygnał + tryb wspólny): ±11 V AI GND
CMRR (DC do 60 Hz): 100 dB
Impedancja wejściowa (urządzenie włączone)
AI+ do AI GND >10 GΩ równolegle z 100 pF
AI- do AI GND >10 GΩ równolegle z 100 pF
Impedancja wejściowa (urządzenie wyłączone)
AI+ do AI GND 820 Ω
AI- do AI GND 820 Ω
Impedancja wejściowa
Przesłuch (przy 100 kHz)
Sąsiednie kanały -75 dB
Kanały nieprzylegające -95 dB
Mała szerokość pasma sygnału (-3 dB): 1,7 MHz
Rozmiar wejściowej pamięci FIFO: 4095 próbek
Pamięć listy skanowania: 4 095 wpisów
Transfery danych
PCI/PCI Express/PXI/PXI Express: DMA (scatter-gather), przerwania,
zaprogramowane wejścia/wyjścia
USB: Strumień sygnału USB, zaprogramowane wejścia/wyjścia
Zabezpieczenie przeciwprzepięciowe dla wszystkich analogowych kanałów wejściowych i czujników
Urządzenie zasilane napięciem ±25 V dla maksymalnie czterech pinów AI
Urządzenie wyłączone ±15 V dla maksymalnie czterech pinów AI
Prąd wejściowy w warunkach przepięcia: maksymalnie ±20 mA/pin AI
Stan:Używany
