Advantech AIMB-501 REV:A1 płyta główna

Aby uniknąć błędów, prosimy o przesłanie nam zdjęć swojej deski po obu stronach przed złożeniem zamówienia, dziękujemy.

Płyta główna AIMB-501 REV:A1 ma dwie wersje: pełna wersja oraz wersja uproszczona

AIMB-501G2-KSA1E AIMB-501 REV:A1 (pełna wersja)

AIMB-501L-KSA1E AIMB-501 REV:A1 (Wersja uproszczona)

Uproszczona wersja ma dwa interfejsy PCI mniej i jeden port sieciowy.

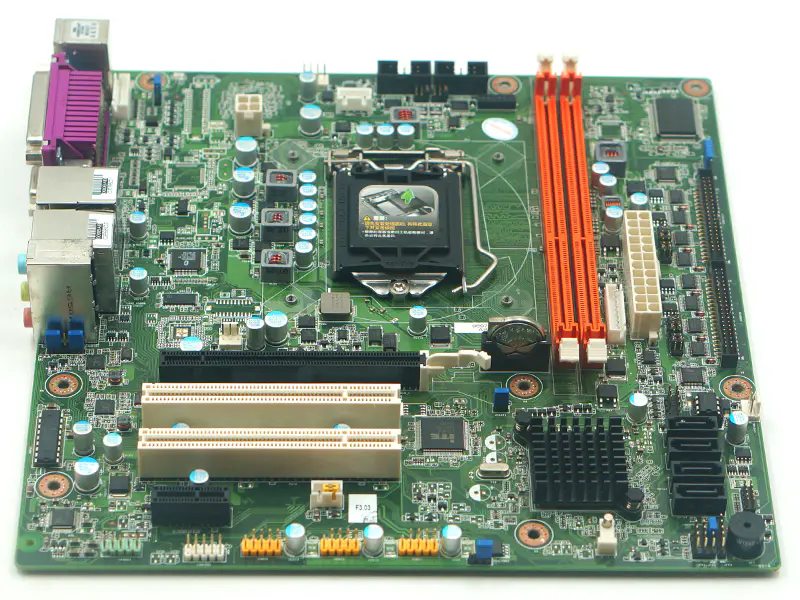

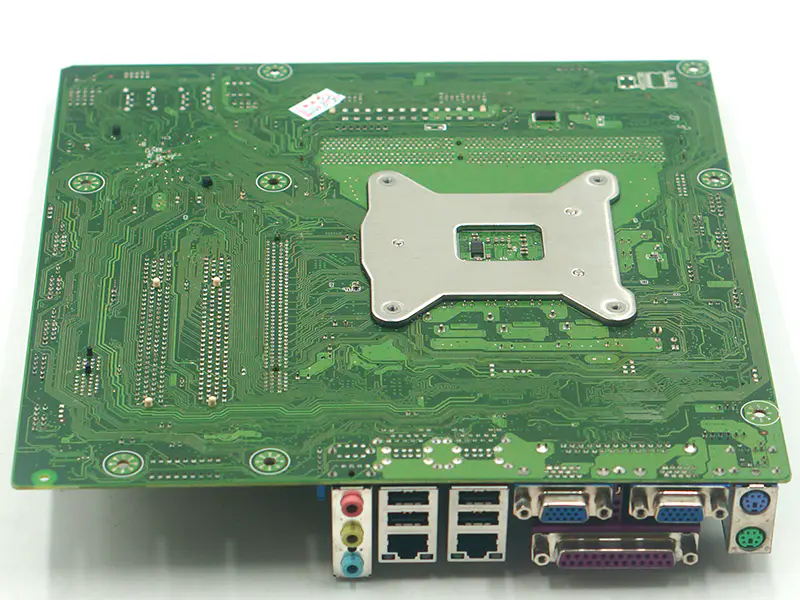

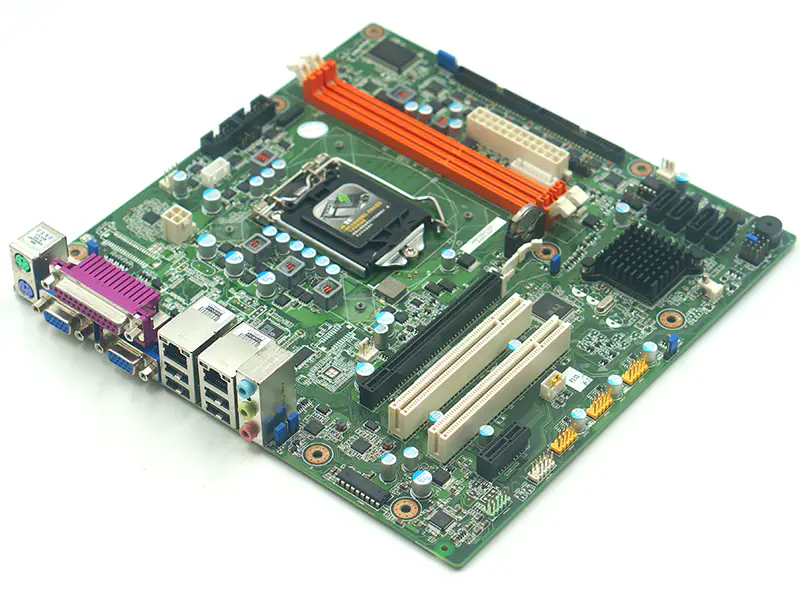

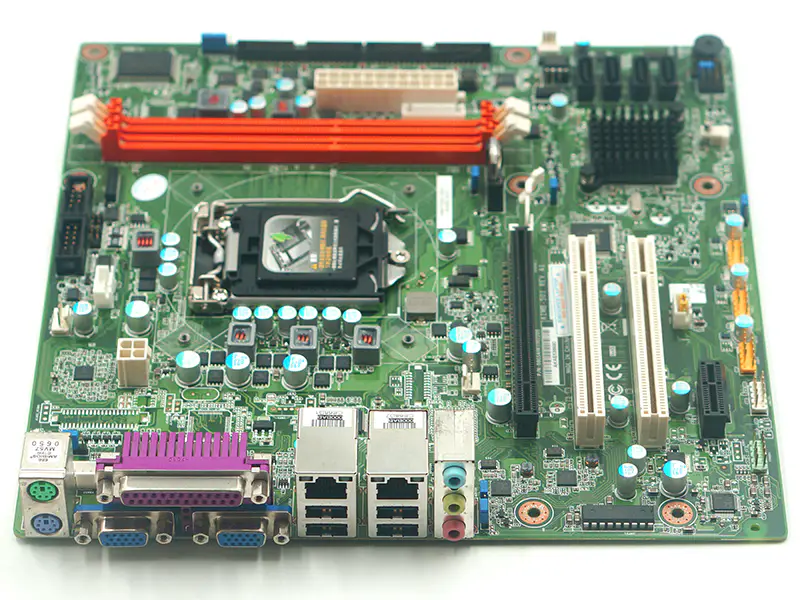

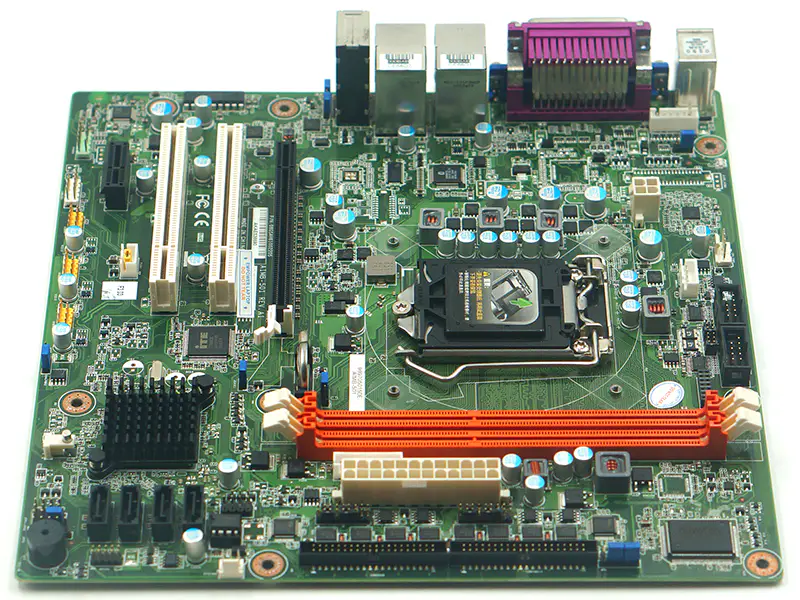

Zdjęcia dla AIMB-501G2-KSA1E AIMB-501 REV:A1 (pełna wersja)

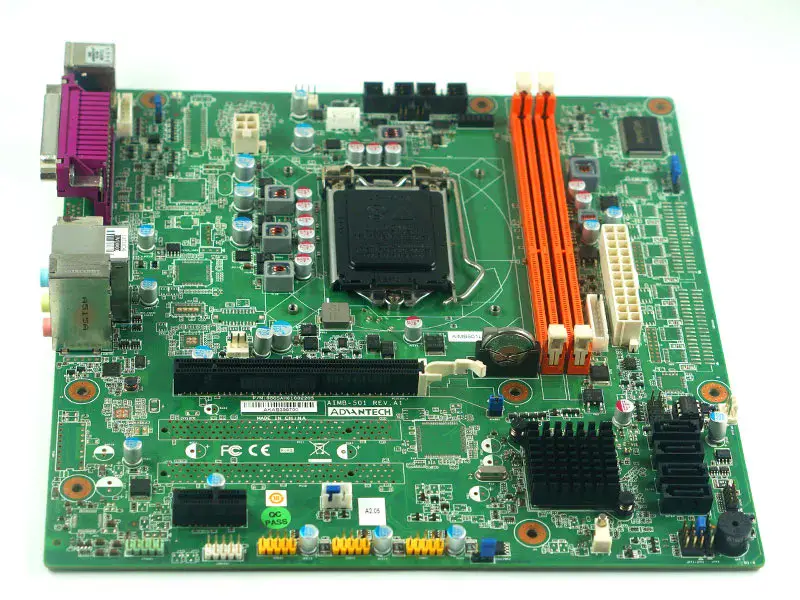

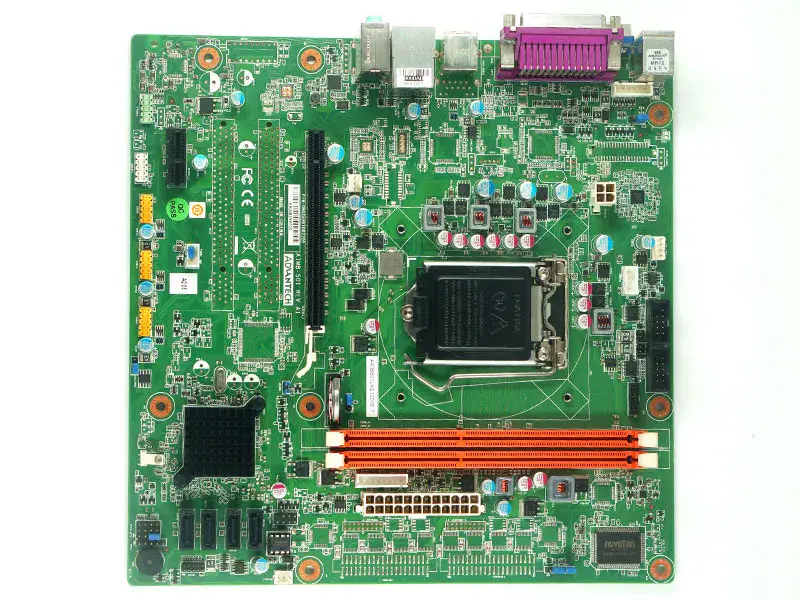

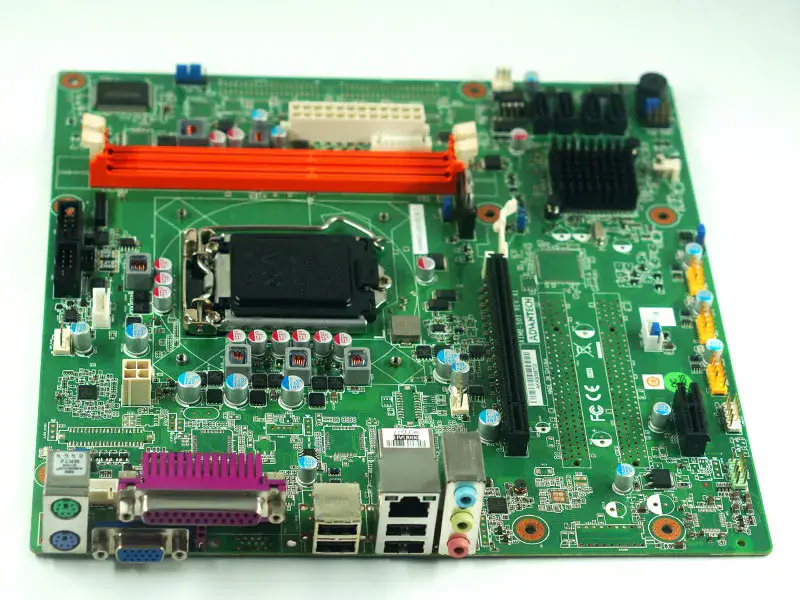

Zdjęcia dla AIMB-501L-KSA1E AIMB-501 REV:A1 (Wersja uproszczona)

Specyfikacja płyty głównej

Typ: Wbudowana przemysłowa płyta główna
Nazwa marki： Advantech
Numer modelu： AIMB-501L-KSA1E
Miejsce pochodzenia: Tajwan, Chiny
Kontroler: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (opcjonalnie)
Silnik graficzny: obsługa DirectX 10.1 i OpenGL 3.0
Pamięć graficzna: maksymalnie 1 GB pamięci współdzielonej z 2 GB lub więcej zainstalowanej pamięci systemowej.
VGA: Do 2048 x 1563 przy 60 Hz
Format: Micro ATX
Port COM: 2 (1 x RS232, 1 x RS232/422/485)
GPIO: 8-bitowe GPIO
Klawiatura: 1
LPT: 1
Inteligentny wentylator: 3
TPM: Opcjonalnie
USB2.0: 10
Obsługa ECC: Nie
Maks. Pojemność: 16 GB
Gniazdo pamięci: 2 x 240-pinowy moduł DIMM
Technologia pamięci: DDR3 1066/1333 MHz
BIOS procesora: AMI EFI 64Mbit
Chipset Intel H61 PCH
Numer rdzenia： 2 / 4
Procesor: Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
TDP PROCESORA: 95W/ 65W
Częstotliwość： 2,5 GHz ~ 3,4 GHz
Pamięć podręczna L3: 2 ~ 8 MB
SATA： 4 x SATAII (maks. szybkość transferu danych 300 MB/s)
System operacyjny Linux： Tak
System operacyjny Microsoft Windows: Tak
System operacyjny SUSIAccess： Tak
Bateria litowa 3 V / 200 mAh
Złącze： ATX24P
Pobór mocy (pełne obciążenie)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Pobór mocy (bezczynność)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Typ zasilania: ATX
Złącze Ethernet： RJ45 x 1
Kontroler Ethernet： GbE1: RTL8111-VL
Prędkość Ethernet: 10/100/1000 Mb/s
Interfejs audio: HD Audio
Kodek audio: Realtek ALC892, High Definition Audio (HD)
Złącze audio: 2 (wejście liniowe, wyjście liniowe, wejście mikrofonowe)
WatchDog Timer: Tak
PCI Express x 1： 1
PCI Express x 16：1
Wymiar (mm)：244 x 244 mm
Waga：1,2 kg (2,64 lb), waga całego opakowania
Stan: używany, przetestowany
