ADLINK PCI-8132 karta do zbierania danych

Specyfikacja używanej karty akwizycji danych National Instruments PCI-8132

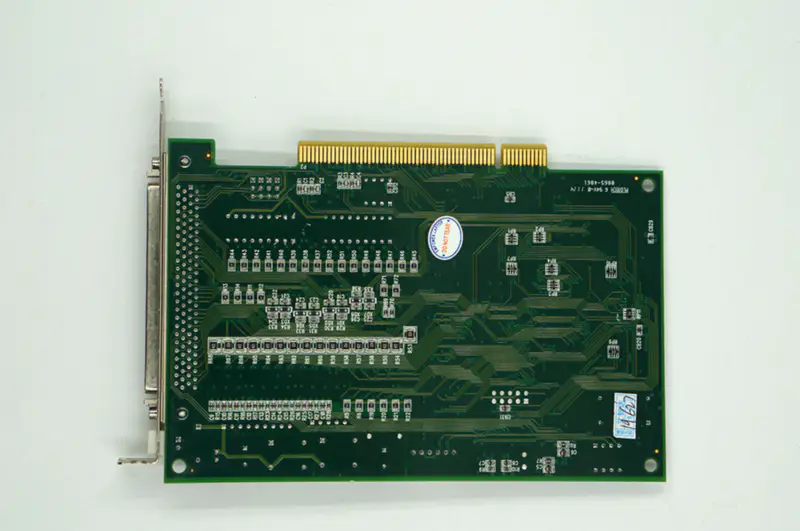

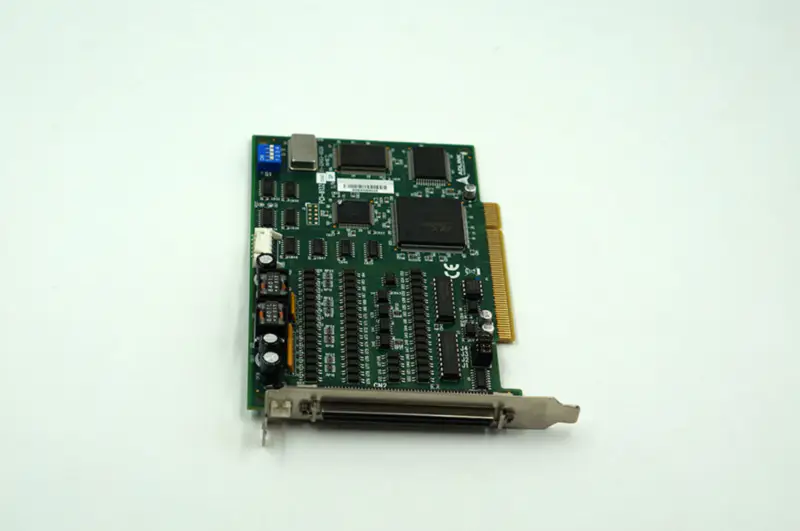

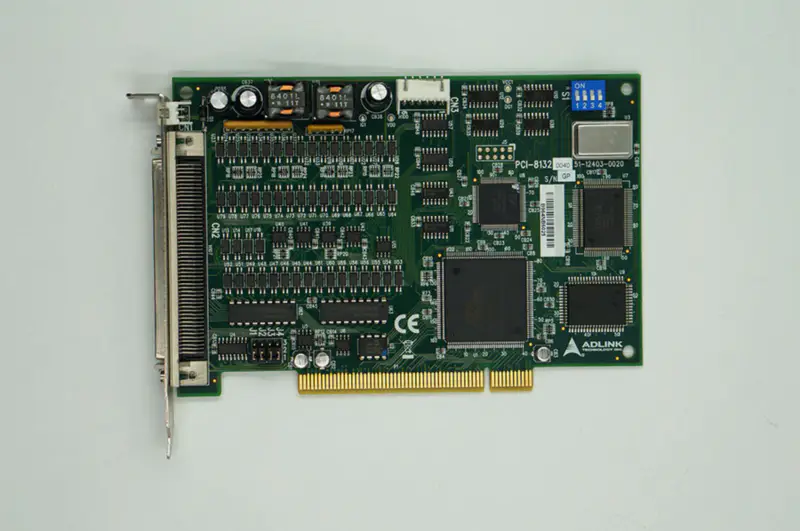

Zdjęcia produktu dla ADLINK PCI-8132

Specyfikacje

Marka: ADLINK
Numer modelu: PCI-8132
Opcje wyjścia impulsowego: OUT/DIR, CW/CCW
Liczba osi: 2
Częstotliwość impulsów wyjściowych: 0,03 pps do 2,4 Mpps programowalne
Wyjście poleceń impulsowych: DIR/OUT, CW/CCW
Maks. Przyspieszenie: 91 Mpps2
Rozdzielczość prędkości: 16-bitowa
Częstotliwość wejściowa enkodera: 2,4 MHz przy kablu 3 M
Rozdzielczość licznika enkodera: 28 bitów
Zakres pozycjonowania: od -134 217 728 do +134 217 727 impulsów (28 bitów)
Maks. Liczba kart w jednym systemie: 12
Sygnały we/wy interfejsu ruchu
Pin wejściowy zatrzasku położenia: LTC (1 kHz dla wyzwalania ciągłego)
Piny we/wy: Różnicowe i izolowane optycznie 2500 VRMS
Sygnały enkodera inkrementalnego Pin wejściowy: DIR/OUT, EA/EB
Wejście sygnału indeksu enkodera: EZ
Piny wejściowe sygnału mechanicznego wyłącznika krańcowego: ±EL, ±SD i ORG
Piny we/wy interfejsu serwomotoru: INP, ALM, ERC
Ogólny pin DO: SVON
Ogólny pin DI: RDY
Wejście sygnału impulsatora: PA i PB
Sygnał jednoczesnego uruchomienia/zatrzymania I/O Pin: STA i STP
Wejścia/wyjścia ogólnego przeznaczenia: 16-kanałowe wejście i 16-kanałowe wyjście
Numer kanału: 32-CH
Poziom podstawowy 2-osiowy: Tak
Opakowanie: opakowanie antystatyczne
Stan: Używany, Testowany
