| Mechaniczny |
| Format |

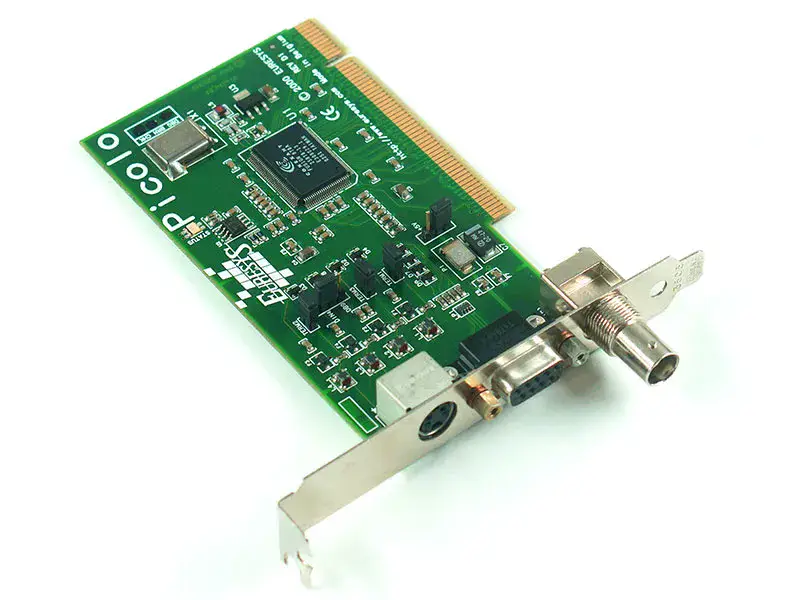

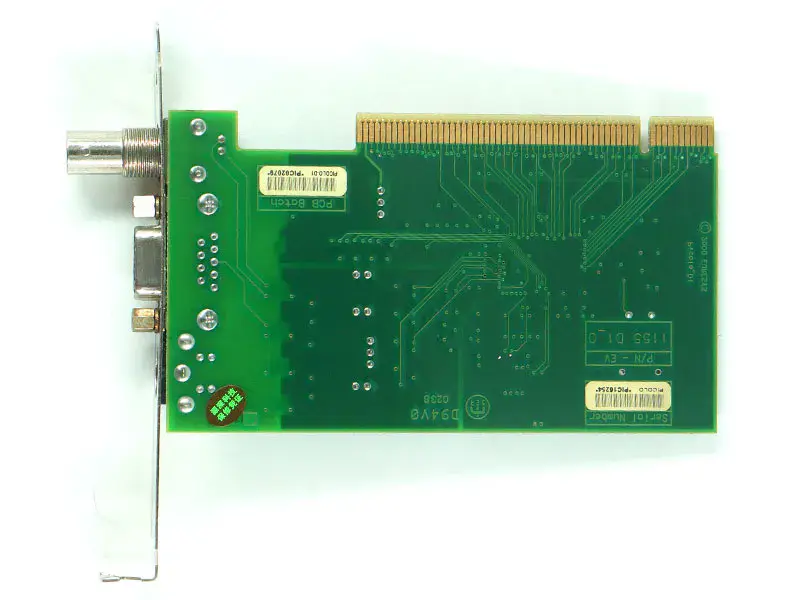

Standardowy profil, połowa długości, 32-bitowa konwencjonalna karta PCI |
| Wymiary |
Dł. 120,90 mm x wys. 69,83 mm |
| Magistrala hosta |
| Standard |
PCI 32-bit, 33 MHz, sygnalizacja 5 V |
| DMA |
32-bitowy |
| Zużycie energii |
Maks. 1 W (200 mA przy +5 V), z wyłączeniem wyjścia zasilania we/wy |
| Wejścia kamery/wideo |
| Standard(y) interfejsu |
NTSC-M, PAL-B/G, RS-170, CCIR |
| Złącza |
- VIDEO 1: Złącze żeńskie BNC na wsporniku dla wejścia kompozytowego wideo
- S-VIDEO: 4-pinowe złącze żeńskie mini-DIN na wsporniku dla wejścia wideo komponentów.
- DB9: 9-stykowe złącze żeńskie Sub-D na wsporniku
- Wewnętrzne: 10-stykowy osłonięty męski nagłówek na płytce drukowanej
|
| Rezystor końcowy |
Możliwość wyboru za pomocą zworek na płytce drukowanej |
| Rozdzielczość natywna |
Kwadratowe piksele, transmisja i niestandardowe rozdzielczości |
| Liczba klatek na sekundę |
Do 25/30 obrazów na sekundę, 50/60 pól na sekundę |
| Liczba kamer |
3 |
| Liczba kamer (przy pełnej liczbie klatek na sekundę) |
1 |
| Dostawa wideo |
| Surowe formaty wideo |
Planarne, spakowane formaty kolorów YUV i RGB |
| Dostarczana rozdzielczość wideo (SD) |
Ramka, pole, CIF, QCIF i niestandardowe formaty obrazu |
| Wejścia i wyjścia ogólnego przeznaczenia |
| Liczba linii |
4 linie I/O (IO) |
| Złącza |
- DB9: 9-stykowe żeńskie złącze sub-D na wsporniku
- WEWNĘTRZNE: 10-stykowe dwurzędowe złącze 0,1″ z osłoną na płytce drukowanej
|
| Użycie |
Wejścia/wyjścia ogólnego przeznaczenia |
| Specyfikacje elektryczne |
IO: Linie I/O kompatybilne z TTL |
| Oprogramowanie |
| System operacyjny komputera hosta |
- Microsoft Windows 10, 8.1, 7 dla architektur procesorów x86 (32-bitowych) i x86-64 (64-bitowych)
- Linux dla architektur procesorów x86 (32-bitowych) i x86-64 (64-bitowych)
Szczegółowe informacje można znaleźć w informacjach o wersji |
| Interfejsy API |
- 32- i 64-bitowe biblioteki binarne MultiCam (Windows i Linux) dla kompilatorów C/C++ zgodnych z ISO
- 32- i 64-bitowe filtry DirectShow (tylko Windows), dla kompilatorów Microsoft Visual C++
|
| Warunki środowiskowe |
| Temperatura otoczenia podczas pracy |
0 °C do +50 °C / +32 °F do +122 °F |
| Robocza wilgotność powietrza otoczenia |
10% do 90% wilgotność względna bez kondensacji |
| Temperatura otoczenia przechowywania |
-20 °C do +70 °C / -4 °F do +158 °F |
| Wilgotność powietrza otoczenia podczas przechowywania |
10% do 90% wilgotność względna bez kondensacji |
| Certyfikaty |
| Normy elektromagnetyczne - EMC |
- Dyrektywa Rady Europejskiej w sprawie kompatybilności elektromagnetycznej 2004/108/WE
- Amerykańskie przepisy FCC 47 CFR 15
|
| EMC - Emisja |
- EN 55022:2010 Klasa B
- FCC 47 część 15 klasa B
|
| EMC - Odporność |
- EN 55024:2010 Klasa B
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-6
|
